4001388966

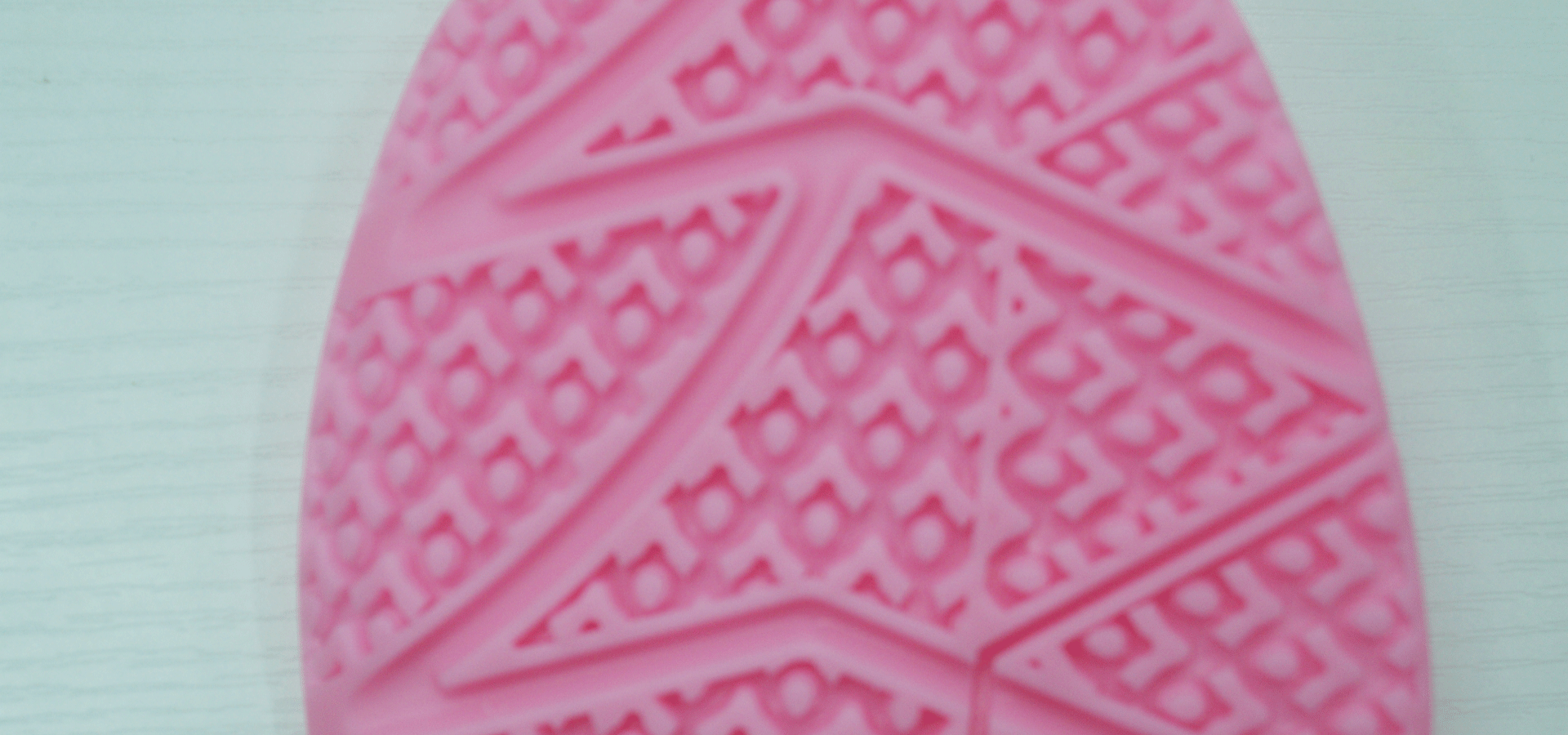

UTR 3200D 技术数据
| 流体性质 | |
| 外观 | 粉色不透明液体 |
| 粘度 | 210 cps @ 30 ℃ |
| 密度 | 1.11 g/cm 3 @ 25 ℃ |
| 光学性质 | |
| E c | 6.2 mJ/cm 2 [临界辐照量] |
| D p | 0.097 mm [透射深度] |
| E10 | 86.6 mJ/cm 2 [产生0.254 mm (0.01 inch) 厚度的辐照量] |
| 机械性能 | ||
| 测量方法 | 性能描述 | 典型值 |
| D638 | 拉伸强度 | 50.2 MPa |
| D638 | 拉伸模量 | 2660 MPa |
| D638 | 断裂伸长率 | 9.4 % |
| D790 | 弯曲强度 | 79.2 MPa |
| D790 | 弯曲模量 | 2730 MPa |
| D256 | 冲击强度 | 19 J/m |
| D2240 | 邵氏硬度 | 83 D |
| 热力学性能 | ||
| 测量方法 | 性能描述 | UV固化 |
| D648 | HDT @ 0.455 MPa | 55.7 ℃ |
| D648 | HDT @ 1.82 MPa | 48.6 ℃ |
这些典型值可能根据不同的打印工艺或后处理过程而有所变化。
注：¹UV后固化15分钟。
*测试来源于信斯帝克实验室数据
3D打印设备
