4001388966

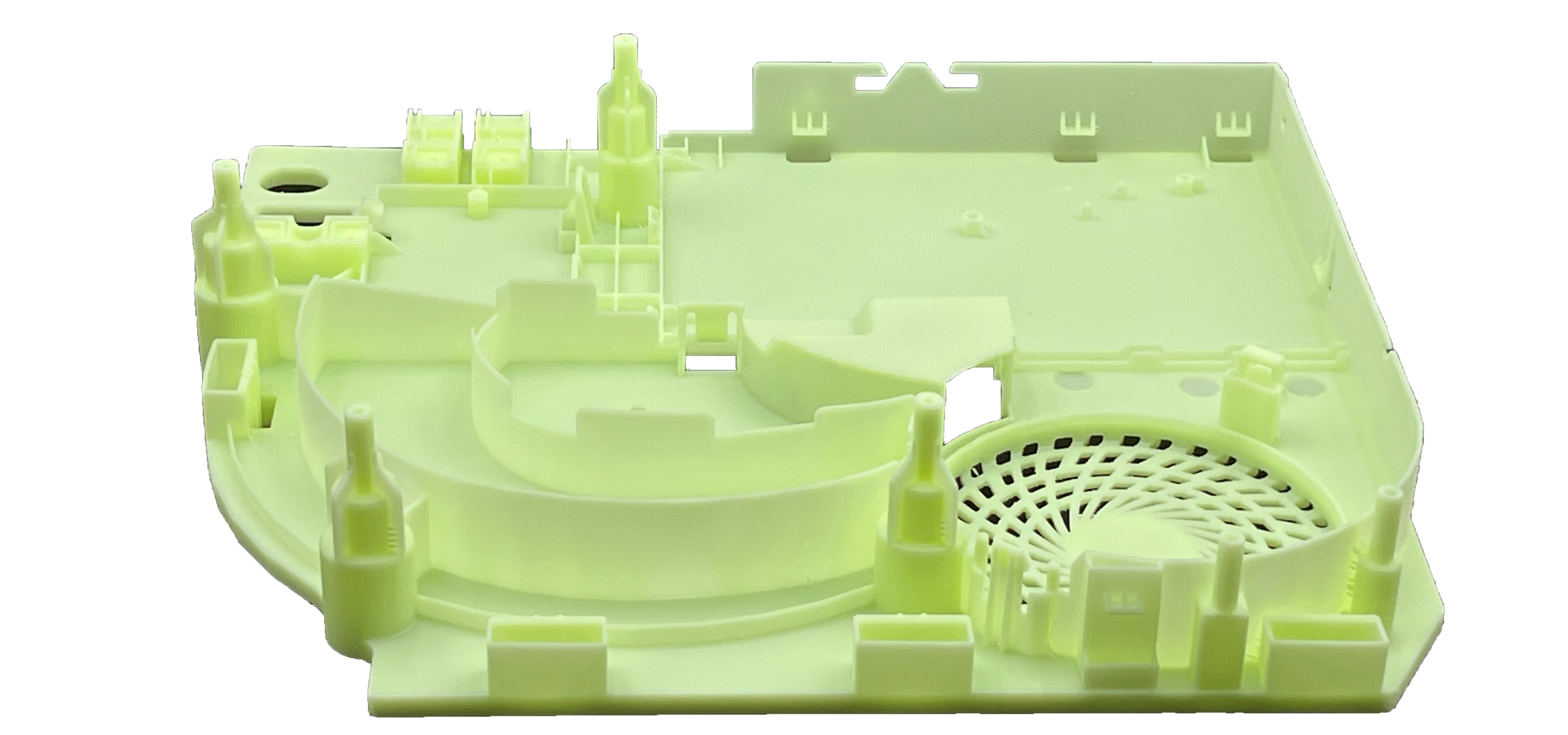

Proto YG01是一款SLA用黄绿色光固化成型树脂，打印的样件兼具韧性、耐温、形变小的同时，最突出的特点是其表面质量，样件手感光滑，层纹细腻，适合打印强韧型高表面质量要求的汽车、检具、夹具等模型。
Proto YG01 技术数据
| 流体性质 | |
| 外观 | 黄绿色不透明液体 |
| 粘度 | 402 cps @ 30 ℃ |
| 密度 | 1.12 g/cm 3 @ 25 ℃ |
| 光学性能 | |
| E c | 21.6 mJ/cm 2 [临界辐照量] |
| D p | 0.15 mm [透射深度] |
| E10 | 109.8 mJ/cm 2 [产生0.254 mm (0.01 inch) 厚度的辐照量] |
| 机械性能 | ||
| 测量方法 | 性能描述 | 典型值 |
| D638 | 拉伸强度 | 53 MPa |
| D638 | 拉伸模量 | 2400 MPa |
| D638 | 断裂伸长率 | 10 % |
| D790 | 弯曲强度 | 78 MPa |
| D790 | 弯曲模量 | 2721 MPa |
| D256 | 冲击强度 | 31 J/m |
| D2240 | 邵氏硬度 | 81 D |
| 热力学性能 | ||
| 测量方法 | 性能描述 | UV固化 |
| D648 | HDT @ 0.455 MPa | 59 ℃ |
| D648 | HDT @ 1.82 MPa | 54 ℃ |
这些典型值可能根据不同的打印工艺或后处理过程而有所变化。
注：¹UV后固化15分钟。
*测试来源于信斯帝克实验室数据
3D打印设备
