一、3D 打印工装夹具的核心优势：从效率到成本的双重突破
在制造业的精密版图中，工装夹具作为确保生产精度与效率的关键环节，正经历着一场由 3D 打印技术驱动的深刻变革。这项被誉为 “第三次工业革命重要标志之一” 的技术，正以其独特的增材制造方式，为工装夹具的设计与生产注入前所未有的活力，从根本上颠覆了传统制造模式的诸多局限。
1.颠覆传统制造流程的十大革新
传统工装夹具制造多依赖减材加工，如铣削等工艺，在切割材料的过程中会造成大量浪费，材料利用率往往不足 50%。而 3D 打印采用增材制造原理，依据模型数据逐层堆积材料，极大减少了废料产生。据行业数据显示，与传统铣削工艺相比，3D 打印制造工装夹具可降低材料成本 30% 以上 。以山东某线束企业为例，在采用 3D 打印技术制作工装夹具前，委托外部制造商进行 CNC 加工，每个夹具成本高达数千元；引入 3D 打印后，单个夹具成本降至 CNC 的 1/10，每年仅工装夹具一项就能节省数百万元成本。
在产品迭代迅速的当下，传统工装夹具制造流程繁琐，从设计定稿到成品交付，往往需要数周甚至数月。期间若涉及设计变更，周期还会进一步延长。3D 打印技术凭借数字化设计与快速成型能力，打破了这一困境。宝马集团在生产新款车型时，需为机器人配备新的夹具。若采用传统制造方式，制造时间可能长达数周，但借助 3D 打印技术，仅用 22 小时便完成了夹具制造，设计修改也能在短时间内完成并快速打印验证，将整个开发周期缩短至原来的 30% ，大大加快了新车的上市进程。
传统制造工艺受加工方式制约，在实现复杂结构时面临诸多挑战，常需将复杂部件拆解为多个简单零件分别制造，再进行组装，这不仅增加了零件数量与装配难度，还可能因装配误差影响整体精度。3D 打印则突破了这些限制，能够实现复杂结构的一体成型。宝马 i4 地板夹具采用砂型 3D 打印结合铝铸造技术，制造出复杂的负载优化结构，相较于传统夹具，重量减轻了约 30%，仅为 110 公斤 ，在提升机器人操作灵活性的同时，降低了能源消耗，实现了轻量化与高性能的完美结合。此外，3D 打印还能减少工装夹具所需的零件数量，因为复杂组件可以单件生产，使零件更具成本效益且更易于组装；优化供应链，避免外包造成的等待和沟通环节，提高产品制造效率；通过组合硬质材料和软质材料，提高多材料夹具和固定装置的性能；使制造的零件更符合人体工程学；可快速实施精确的设计变更，节省时间和金钱；能够通过按需生产零件来保持数字库存，获得表面光滑、无毛刺或瑕疵的高质量零件，与传统制造相比，可获得更好的表面处理和更耐用的零件。
2.材料创新推动性能升级
材料是工装夹具性能的基石，3D 打印技术的发展也带动了工装夹具材料的创新，为满足不同应用场景的严苛需求提供了丰富选择。
在对精度要求极高的工装夹具应用中，刚韧材料至关重要信斯帝克®TUF 68光聚合物便是这类材料的杰出代表，其弯曲模量＞1600MPa，具备出色的热稳定性 。这使得它在承受较大外力和温度变化时，仍能保持高精度定位，有效避免因材料变形导致的加工误差，为精密制造提供了可靠保障，常用于航空航天零部件加工的定位夹具等。
对于需要频繁开合、弯曲或接触柔性工件的工装夹具，柔性材料成为理想之选。Ultrafuse® 柔性丝材融合了 Elastollan® 技术，具有卓越的柔韧性、回弹性和耐磨性，可承受 100 万次以上的循环使用而不发生疲劳断裂 。在汽车内饰件的装配夹具中，这种柔性材料既能牢固夹持零件，又能避免对柔软的内饰表面造成划伤，大大提高了装配质量和效率。
为了在轻量化的同时实现金属级别的强度，复合材料在 3D 打印工装夹具中崭露头角。连续纤维共挤技术（CFC）通过在塑料基体中嵌入连续纤维，赋予了夹具远超普通塑料的强度，其产品拉伸强度可达 480MPa ，接近部分金属材料。同时，它又保留了塑料的低密度特性，使夹具重量大幅降低，在工业自动化生产线的搬运夹具等场景中发挥着重要作用，既减轻了机器人负载，又提升了运行速度和能源效率。
二、行业应用现状：头部企业的转型启示
3D打印工装夹具已悄然改写制造法则——从航空航天钛合金部件的热成型生产线，到新能源汽车电池包的激光焊接站台，那些曾被视为"实验室玩物"的增材制造技术，正以快速的渗透力重塑着工业现场。头部企业的先行实践，不仅为行业树立了标杆，更揭示了3D打印工装夹具在不同场景下的巨大潜力与无限可能。
1.汽车制造的深度实践
作为制造业的典型代表，汽车行业对工装夹具的精度、效率与成本控制有着极高要求。宝马集团堪称这一领域的先驱，其在 3D 打印技术应用方面的探索与实践，为整个汽车制造业提供了宝贵经验。
宝马在全球工厂部署了增材制造园区，构建了一个从设计研发到生产应用的完整 3D 打印生态系统。在这个园区中，3D 打印技术广泛应用于工装夹具制造，涵盖了从 CFRP 车顶制造夹具到气缸盖模具夹具等多个关键环节。通过采用 3D 打印夹具，宝马实现了生产流程的优化与效率提升，不仅缩短了夹具制造周期，还降低了生产成本。更为显著的是，这一举措带来了显著的环保效益，累计减少碳排放达 60% ，为汽车制造业的可持续发展开辟了新路径。

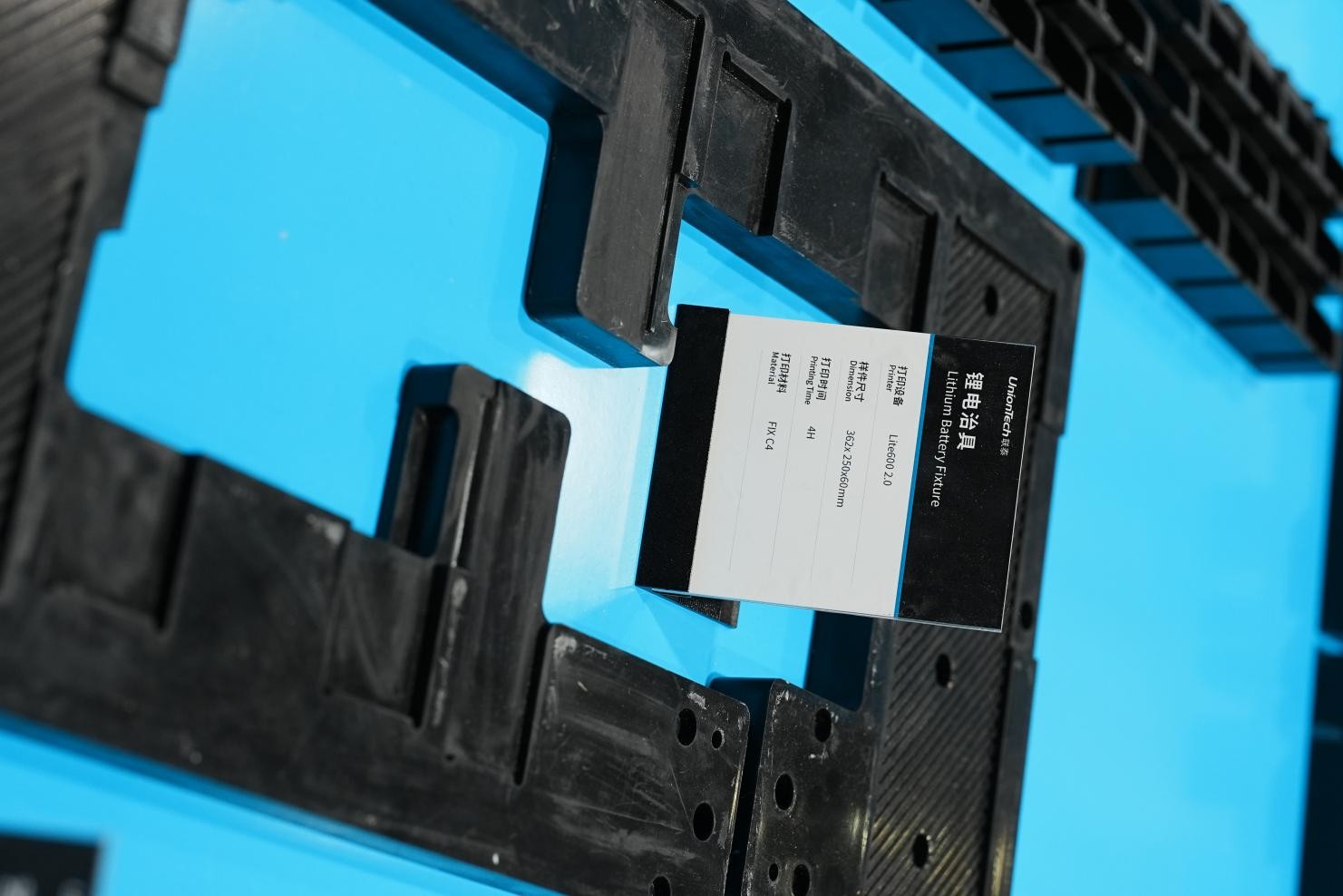

在新能源汽车领域，3D 打印工装夹具同样发挥着重要作用。某电池汽车厂商在生产过程中，使用了耐高温的 3D 打印治具，材料为 FIX C4 。这种治具能够承受高温环境，在日循环 1000 次插拔的高强度使用下，依然保持无磨损状态，极大提高了生产效率与产品质量。其出色的耐用性和稳定性，为新能源汽车的高效生产提供了有力保障，也充分展示了 3D 打印工装夹具在新能源汽车制造中的独特优势。
2.半导体与电子行业的降本增效
半导体与电子行业以其高精度、高集成度和快速迭代的特点，对工装夹具的性能与成本控制提出了严苛挑战。3D 打印技术的出现，为这一行业带来了新的解决方案，实现了降本增效的重大突破。
一家知名的设备厂商，通过采用 3D 打印技术制作支撑夹具，成功实现了成本的大幅降低。该厂商以往依赖外协加工获取工装夹具，不仅成本高昂，而且交货周期长，难以满足快速变化的生产需求。引入 3D 打印技术后，使用光聚合物材料打印支撑夹具，不仅成本降低了 90% ，还能根据产线需求快速调整设计并打印，实现了产线的快速响应，极大提升了生产效率和灵活性。
三、技术挑战与解决方案
1. 当前痛点解析
尽管 3D 打印工装夹具展现出诸多优势并在行业中得到广泛应用，但在技术层面仍面临一些挑战，这些挑战限制了其在更广泛场景下的深入应用与性能提升。
在材料方面，虽然 3D 打印材料不断丰富，但在部分对工装夹具性能要求极为严苛的高温、高腐蚀场景下，仍难以完全替代金属夹具。例如在航空发动机的高温部件加工中，需要工装夹具能够承受 1000℃以上的高温和复杂的热应力，现有的 3D 打印材料在这样的极端条件下，其强度、稳定性和耐腐蚀性往往无法满足要求，使得金属夹具在这些场景中依旧占据主导地位 。
精度一致性是 3D 打印工装夹具面临的另一关键挑战。在工业生产中，尤其是对精度要求极高的电子制造、精密机械加工等领域，如芯片制造过程中，工装夹具需达到 0.05mm 级别的定位精度 ，而 3D 打印过程中的层厚控制、材料收缩等因素，容易导致打印精度的波动。不同批次打印的工装夹具可能出现细微的尺寸差异，这在高精度装配中可能引发累积误差，影响产品质量和生产效率。
规模化生产同样是 3D 打印工装夹具需要突破的瓶颈。随着制造业对生产效率要求的不断提高，多材料混合打印效率亟待提升。以 SLS（选择性激光烧结）和 LSP（激光立体成形）组合工艺为例，在实际生产中，由于不同材料的烧结特性、固化速度等存在差异，在切换材料和打印过程中，往往需要频繁调整参数和暂停打印，导致整个生产周期延长，无法满足大规模、高效率的生产需求 。
2.破局之道
面对这些挑战，行业内正积极探索创新解决方案，通过技术融合、智能软件赋能和材料生态构建等多维度举措，推动 3D 打印工装夹具技术的持续进步。
混合制造技术成为突破现有局限的重要途径。将 3D 打印与 CNC（计算机数字控制）复合加工相结合，充分发挥两者的优势。3D 打印负责构建复杂的几何结构，而 CNC 加工则用于对打印后的零件进行精细的表面处理和尺寸修正，确保零件的表面精度和公差控制。某航空零部件制造企业在生产复杂的发动机叶片工装夹具时，先利用 3D 打印制造出带有复杂内部流道和轻量化结构的夹具主体，再通过 CNC 加工对夹具的定位面和夹持面进行高精度铣削和磨削，使夹具的表面粗糙度达到 Ra0.8μm ，满足了航空制造的高精度要求，同时兼顾了复杂结构的制造和高性能需求。
智能软件在 3D 打印工装夹具生产中的作用日益凸显。以联泰科技UnionTech ONE为例，它能够实现多设备协同工作，通过实时监控和智能调度，优化打印任务分配，使多台 3D 打印机高能配合，避免设备闲置和任务冲突。该系统还具备智能预警和错误检测功能，能够提前发现潜在的打印问题并及时调整，将误操作率降低60% ，大大提高了生产的稳定性和可靠性，为规模化生产提供了有力的软件支持。
材料生态构建是推动 3D 打印工装夹具发展的基础。联泰科技材等企业致力于开发工装专用材料，目前已推出 20 余种材料，涵盖了刚性、柔性、耐高温、高强度等多种性能类型，能够覆盖 85% 以上的工业场景 。这些材料经过优化设计，与 3D 打印工艺高度适配，不仅提高了打印质量和效率，还为工装夹具在不同应用场景下的性能提升提供了更多可能。例如，其推出的耐高温材料能够在320℃的高温环境下保持稳定的力学性能，为高温加工领域的工装夹具提供了新的选择。
四、2025-2030 发展趋势：三大新风口
展望未来，3D 打印工装夹具技术将在可持续制造、智能化以及产业链协同等多个维度迎来新的发展机遇，为制造业的转型升级注入新的活力。
1.可持续制造新方向
在全球对环境保护和可持续发展日益重视的大背景下，3D 打印工装夹具正朝着低碳工艺和循环经济的方向大步迈进，成为推动制造业绿色转型的重要力量。
低碳工艺的发展是 3D 打印工装夹具可持续发展的关键路径之一。以宝马集团采用的 LSP（大规模印刷）技术为例，该技术在制造工装夹具时使用注塑颗粒和回收塑料，CFRP（碳纤维增强塑料）剩余材料也能被充分回收利用 。与传统制造方法相比，采用 LSP 技术制造夹具时的二氧化碳排放量降低了约 60% ，单套夹具的碳足迹大幅减少。这种低碳工艺不仅降低了企业的生产成本，还显著减少了对环境的负面影响，为制造业的可持续发展提供了可行的技术方案。
循环经济理念在 3D 打印工装夹具领域的应用也逐渐成为趋势。通过采用模块化设计，工装夹具的各个部件可以根据实际需求进行灵活组合和拆卸，当部分部件磨损或需要升级时，无需更换整个夹具，只需替换相应的模块即可。同时，3D 打印技术的快速翻新能力使得磨损的模块能够在短时间内得到修复或重新制造，大大延长了工装夹具的使用寿命。据行业研究表明，采用模块化设计结合 3D 打印快速翻新的工装夹具，其寿命相比传统夹具可延长 2 - 3 倍 ，有效提高了资源利用率，减少了废弃物的产生，实现了从 “生产 - 使用 - 废弃” 的线性模式向 “生产 - 使用 - 回收 - 再利用” 的循环模式转变。
2.智能夹具的进化路径
随着人工智能、传感器和物联网等技术的不断发展，3D 打印工装夹具正朝着智能化方向加速进化，为制造业的智能化升级提供关键支撑。
在宝马慕尼黑工厂的实验室里，工程师们正从自然界汲取灵感——仿生学与增材制造的碰撞催生了新一代智能夹具。通过逆向解析深海贻贝足丝的微观结构，团队利用拓扑优化软件重构出轻量化网格，金属3D打印技术将其转化为兼具强度与柔韧性的承重模块。这些"生物铸造"夹具不仅大幅降低自重，更内置分布式传感网络，可实时感知装配压力波动并自动纠偏。当产线切换至新能源车型时，夹具能像变形金刚般自适应调整夹持点位，让机器人在不同规格电池组间无缝切换。
工业物联网的深度渗透正赋予夹具"自主思考"的能力。某消费电子巨头的智能治具表面看似普通，内部却暗藏玄机：嵌入式芯片存储着海量工艺数据库，当接触不同型号的精密元件时，夹具能自主匹配最优夹持方案。更令人惊叹的是其持续进化的特性——通过分析产线历史数据，AI模型不断优化动作轨迹，让原本需要人工干预的复杂装配流程实现全自动化跃迁。
3.产业链协同升级
在数字化和智能化的浪潮下，3D 打印工装夹具产业链各环节之间的协同合作日益紧密，通过技术融合和资源共享，推动整个产业链的升级和创新发展。

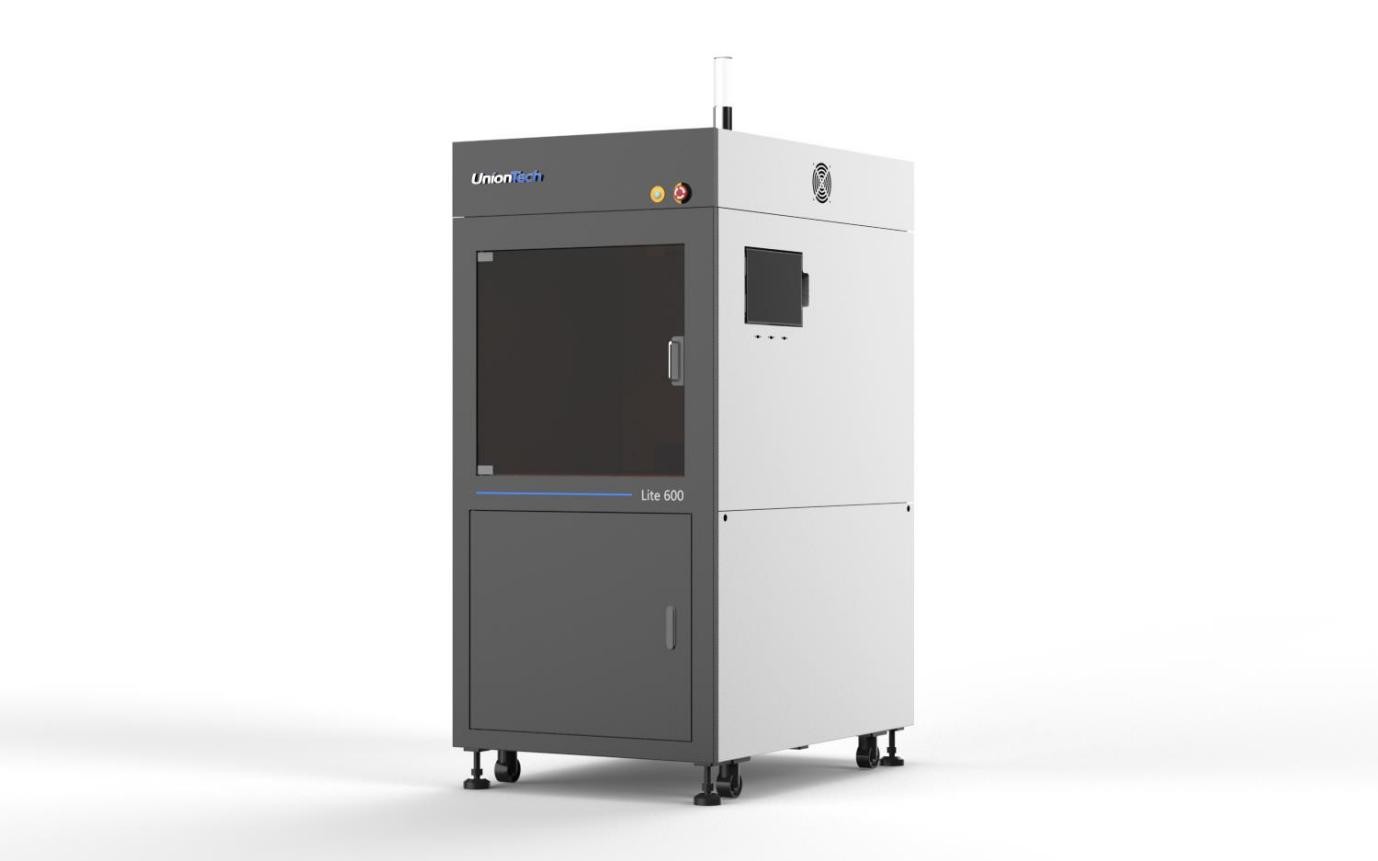

CAM（计算机辅助制造）软件与 3D 打印技术的整合是产业链协同升级的重要体现。联泰科技依托其全球4家分公司及数万家庞大用户资源，全力销售推广UnionTech的 3D 打印机。通过该打印机独特的 SLA技术，为机加工车间提供制造批量化的工装夹具、固定装置、卡爪及末端工具的全新解决方案。这种合作将 3D 打印夹具纳入了全球机加工解决方案体系，实现了设计、制造和加工环节的无缝对接，提高了生产效率和产品质量，为制造业的数字化转型提供了有力支持。
云端制造网络的兴起为 3D 打印工装夹具的普及和应用开辟了新的道路。通过建立按需打印服务平台，中小企业可以将工装夹具的设计和打印需求上传至云端，由平台上的专业供应商进行快速响应和制造。这种模式不仅降低了中小企业引入 3D 打印技术的门槛和成本，还实现了资源的优化配置和共享。
结语：从工具革新到生产范式革命
3D 打印工装夹具的兴起，不仅仅是制造工具的升级换代，更是一场从生产流程到产业生态的全方位变革，预示着智能制造时代生产范式的深刻革命。从设计端的数字化创新，到制造过程的高效柔性，再到应用场景的不断拓展，3D 打印工装夹具正重塑制造业的价值链条。
随着材料科学、制造工艺与智能技术的深度融合，3D 打印工装夹具将从汽车、航空等高端制造领域向更广泛的行业渗透，成为推动全产业智能化转型的关键力量。对于制造企业而言，拥抱 3D 打印工装夹具不再是一种选择，而是在全球竞争格局中赢得未来的必由之路，它将引领企业跨越传统制造的边界，驶向智能制造的新蓝海 。
